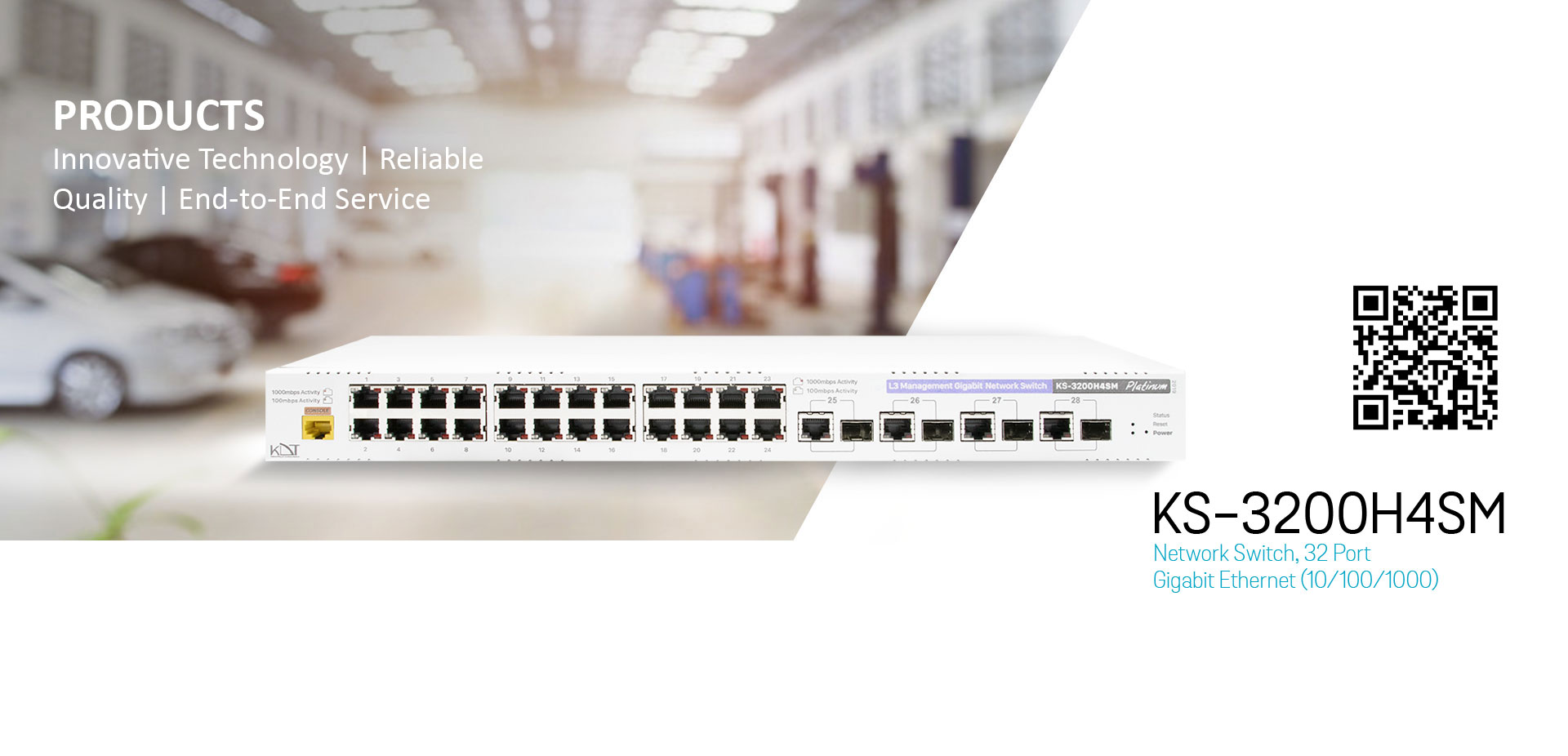

سوئیچ شبکه کی دی تی مدل KS-3200H4SM
28 RJ45 Port
4 SFP Port
Fanless
60 Watt
IP51
56Gb Bandwidth
IEEE802 Standards
Rackmount
Plug & Play
Unmanaged
Metal Case
قابلیت های هوشمند :
| دارای 4 پورت Combo UP-Link 10/100/1000 |
| دارای 24 پورت Gigabit 10/100/1000 |
| نمایش وضعیت پورت ها از طریق LED |
| قابلیت برنامه ریزی دستگاه از طریق وب |
| قابلیت برنامه ریزی سوئیچ از طریق کابل کنسول (CLI) |
سایر برتری ها :
اولین محصول ایرانی دارای نشان استاندارد CE اروپا
قابلیت نصب دستگاه در رک (دارا بودن گوشواره)
دارای گواهینامه ایزو 9001 ، 10002 و 10004
بدنه با استفاده از رنگهای الکترو استاتیک
سازگاری با تمام استاندارد های IEEE802
بدنه تمام فلز
شرایط گارانتی :
سه سال گارانتی طلایی بدون قید و شرط کی دی تی شامل :
آبخوردگی
شکستگی
ضربه دیدگی
خسارت ناشی از صاعقه
زنگ زدگی
نوسانات برق
سایر اتفاقات و صدمات

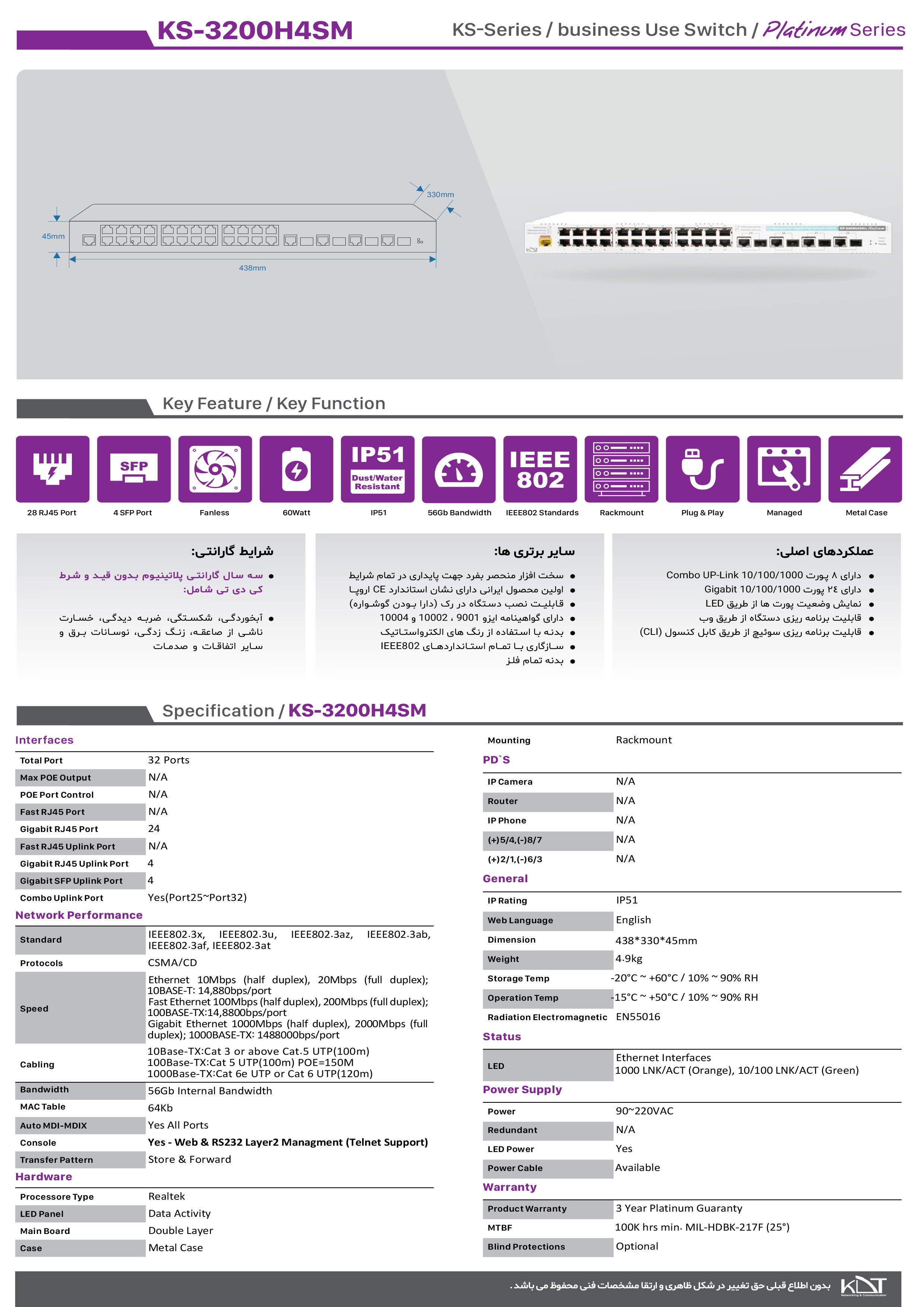

| Interfaces __________ |
||
| Total Port | 32 Ports | |
| Max POE Output | N/A | |
| POE Port Control | N/A | |
| Fast RJ45 Port | N/A | |
| Gigabit RJ45 Port | 24 | |
| Fast RJ45 Uplink Port | N/A | |
| Gigabit RJ45 Uplink Port | 4 | |
| Gigabit SFP Uplink Port | 4 | |
| Combo Uplink Port | Yes(Port25~Port32) | |
| Network Performance __________ |
||
| Standard | IEEE802.3x, IEEE802.3u, IEEE802.3az, IEEE802.3ab, IEEE802.3af, IEEE802.3at | |
| Protocols | CSMA/CD | |
| Speed | Ethernet 10Mbps (half duplex), 20Mbps (full duplex); 10BASE-T: 14,880bps/port Fast Ethernet 100Mbps (half duplex), 200Mbps (full duplex); 100BASE-TX:14,8800bps/port Gigabit Ethernet 1000Mbps (half duplex), 2000Mbps (full duplex); 1000BASE-TX: 1488000bps/port |
|
| Cabling | 10Base-TX:Cat 3 or above Cat.5 UTP(100m) 100Base-TX:Cat 5 UTP(100m) POE=150M 1000Base-TX:Cat 6e UTP or Cat 6 UTP(120m) |
|
| Bandwidth | 56Gb Internal Bandwidth | |
| MAC Table | 64Kb | |
| Auto MDI-MDIX | Yes All Ports | |
| Console | Yes – Web & RS232 Layer3 Managment (Telnet Support) | |
| Transfer Pattern | Store & Forward | |
| Hardware __________ |
||
| Processore Type | Realtek | |
| LED Panel | Data Activity | |
| Main Board | Double Layer | |
| Case | Metal Case | |
| Mounting | Rackmount | |
| PD`S | ||
| IP Camera | N/A | |
| Router | N/A | |
| IP Phone | N/A | |
| 8/7(-),5/4(+) | N/A | |
| 6/3(-),2/1(+) | N/A | |
| General | ||
| IP Rating | IP51 | |
| Web Language | English | |
| Dimension | 438*330*45mm | |
| Weight | 4.9kg | |
| Storage Temp | -20°C ~ +60°C / 10% ~ 90% RH | |
| Operation Temp | -15°C ~ +50°C / 10% ~ 90% RH | |
| Radiation Electromagnetic | EN55016 | |
| Status | ||
| LED | Ethernet Interfaces 1000 LNK/ACT (Orange), 10/100 LNK/ACT (Green) |
|
| Power Supply | ||
| Power | 90~220VAC | |
| Redundant | N/A | |
| LED Power | Yes | |
| Power Cable | Available | |
| Warranty | ||
| Product Warranty | 3 Year Platinum Guaranty | |
| MTBF | 100K hrs min. MIL-HDBK-217F (25°) | |
| Blind Protections | Optional | |
KS-3200H4SM
سوئیچ شبكه مدل KS-3200H4SM نسل چهارم از سوئیچ های شبكه کمپانی کی دی تی است . نسل چهارم يا همانH4 در واقع بر اساس معماري تراشه هاي نانومتريك تمام گيگابيتي ساخته شده است و تمام پورت هاي اين نسل از سرعت 1000 مگابيت ( 1 گيگابيت ) بر ثانيه پشتيباني مي كند و در لايه 2+ قابل برنامه ريزي است .
اين سوئیچ شبکه دارای 24 پورت RG45 با سرعت یک گیگابیت بر ثانیه است و همچنبن 4 پورت ديگر نيز از نوع Combo با سوكت هاي RG45 SFP/ با سرعت یک گیگابیت بر ثانيه را دارا مي باشد كه البته همزمان فقط يكي از 2 نوع سوكت آن قابل استفاده است .
نكته : سوكت SFP اين مدل با سرعت 1.25 گيگابيت بر ثانيه با تمام ماژول هاي موجود در ایران سازگار است ( توصیه کی دی تی نیز استفاده از ماژول مدل KG-GLC20SC برند کی دی تی برای فیبر های SC تا 20 کیلومتر می باشد )
این مدل سوئیچ شبكه دارای برترین و به روزترين فناوری طراحی و ساخت می باشد و در طراحي آن از پردازشگر هاي Realtek بسيار پيچيده تايوان استفاده شده است و از يك پردازنده مركزي به همراه پل هاي جنوبي و شمالي و رم مجزا و چيپ مبدل SGMII براي پورت هاي SFP استفاده مي كند .
پورت هاي فيزيكي شبكه در اين سوييچ با روكشي از طلا به ضخامت 50 ميكرون پوشيده شده است و در برابر رطوبت و سولفاته شدن بسيار مقاوم مي باشد ، همچنين داراي ال اي دي هاي نمايشگر بر روي خود مي باشند و به همراه ترانسفورمرهاي ايزولاسيون پورت ها از برند Trxcom تهيه مي گردد كه عموما به جز سوييچ هاي رده بالاي دنيا ، در محصولات ساير كمپاني ها از اين قطعات استفاده نمي گردد و عملا اين قطعات اختلاف بسيار زيادي در بهاي تمام شده اين محصول ايجاد مي كند .
اين دستگاه با يك پاور داخلي 90 وات فريم لس محافظت شده در برابر گرماي بيش از حد ، اتصال كوتاه و افزايش ولتاژ ناگهاني با استفاده از تكنولوژي Forward تغذيه مي گردد كه بالاترين كيفيت ممكنه را داشته و با كمترين حرارت توليدي در حد 50 درجه سانتيگراد فعاليت مي كند .
در برد اصلي اين دستگاه از خازن هاي Solid در كنار چيپست هاي سوييچينگ FR9888 كمپاني Fiti power جهت سوييچ مرحله دوم ولتاژ هاي مصرفي و چيپست هاي سوييچينگ AX3161 كمپاني Axelite براي تبديل ولتاژهاي بالا دستي بهره برده شده و مي تواند تا بيش از يكصد هزار ساعت بدون نياز به سرويس فعاليت كند.
برد اصلي اين سوييچ نيز يك برد 4 لايه 2 ميليمتر قطر با پوشش 50 ميكرون طلا مي باشد كه علارقم جذب عالي خمير قلع در زمان مونتاژ و عدم احتمال لحيم سردي در برد مي تواند در برابر سولفاته شدن در اماكن مرطوب مقاومت كامل داشته باشد و كاملا در آينده تعمير پذير باشد ، ضمن اينكه اين برد از قسمت تحتاني چيپست ها نيز به بدنه كيس به وسيله سيليكون پد ها جهت انتقال حرارت متصل است و يك فن توربو توام شده با سنسور 45 درجه سانتيگراد وظيفه خنك كردن كيس را دارد كه براي طول عمر بيشتر در دماي داخلي كمتر از 45 درجه سانتيگراد خاموش است تا زمستان ها رطوبت بالا را به داخل منتقل نكرده و طول عمر دستگاه را كاهش ندهد و ضمنا خاك كمتري را نيز جذب دستگاه نمايد .
خمير هاي قلع مصرفي در خطوط مونتاژ SMD تمام اتوماتيك Samsung كي دي تي براي اين مدل از 5 درصد نقره در فرمول خود استفاده مي كند كه علاوه بر افزايش شدت انتشار فركانس هاي بالا مي تواند كيفيت قلع را در بدترين شرايط كاري ثابت نگه دارد و اين مشخصه خاص محصولات كي دي تي است ، چرا كه عموما به غير از مصارف نظامي و پزشكي مصرف اين نوع از قلع از نظر اقتصادي توجيه پذير نيست .
پس تا اينجا شرح داديم كه مساله حرارت و انتقال آن بزرگترين دغدغه طراحان كمپاني مي باشد و اين اصلي ترين دليل ماندگاري و طول عمر سوييچ هاي شبكه كي دي تي و ثبات انتقال ديتا در آن است … و تا به امروز نیز ثابت کرده ايم که اين دستگاه در تمام شرایط آب و هوایی كشور ايران قابل اطمينان است .
این سوئیچ شبکه مدیریتی دارای برتری های فنی زیر میباشد:
– سخت افزار منحصر به فرد جهت پایداری در تمام شرایط
– قابليت برنامه ريزي در لايه 2+ به صورت وب بيس و تلنت
– اولین سوئیچ شبكه ساخت ايران دارای نشان استاندارد CE اروپا براي صادرات
– قابلیت نصب دستگاه در رک (دارا بودن گوشواره) به صورت فابريك
– دارای گواهینامه ایزو 9001-10002-10004
– بدنه تمام فلزي با استفاده از رنگ های الکترو استاتیك
– سازگاری با تمام استاندارد های IEEE802
– داراي فن هوشمند ژاپني
– ارسال ديتا با سرعت 1000 مگابيت برروي كابل شبکه تا 100 متر
– ارسال ديتا با سرعت 100 مگابيت برروي كابل شبكه تا 150 متر
– نمایش وضعیت پورت ها از طریق LED هاي رنگي در كنار كابل هاي ورودي جهت سرويس و نگه داري شبكه
و در نهایت برخورداری از 3 سال گارانتی پلاتینیوم بدون قید وشرط کی دی تی شامل :آبخوردگی ، شکستگی ، خسارت ناشی از صاعقه، زنگ زدگی ،ضربه ، نوسانات برق وسایر اتفاقات و صدمات.
و ارائه سريعترين خدمات پس از فروش از نکات حائز اهمیت این سوئیچ شبکه كي دي تي میباشد.
